【StonePRM】for Excel 功能说明

● 【StonePRM】文件路径 [StonePRM.xlms]放在文件夹D:\IceStoneWorks\DATA\StonePRM_Excel下 如果是第1次打开 StonePRM.xlsm 会弹出以下提示, 请点击 [启用内容], 因为xlsm是宏文件格式,所以必须开启,否则StonePRM的功能将不能使用.

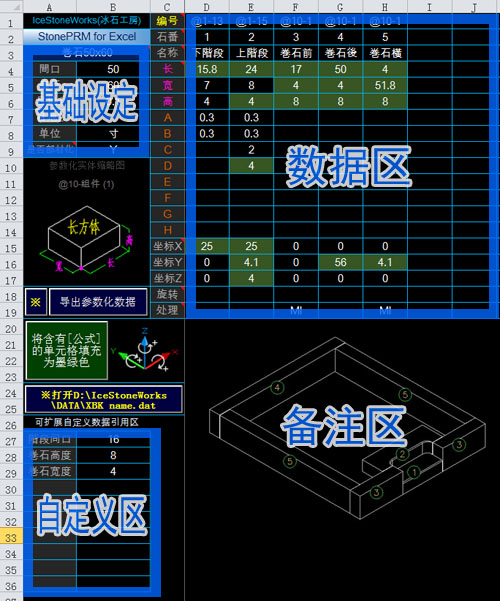

● 【StonePRM】各功能说明 基础设定: 可指定[ 方案名,間口,奧行,目地,单位, 是否部材化(Y是,N否) ] 自定义区: 用户可自定义数据区,一般是可调数据,用于让数据区中的各部材调用. 备注区: 可自定义输入文本或数据,如上图插入的是StonePRM导出参数化数据在Autocad中生成的整体图示意图. 数据区: 参数化实体的数据区,包含参数所需要的数据. [编号]: 对应[参数化实体]配对编号,如下所示.      @1- ==> 階段      @2- ==> 贴石      @3- ==> 墓誌      @4- ==> 墓誌下駄      @5- ==> 塔婆立      @6- ==> 拝石      @7- ==> 石塔      @8- ==> 五輪-灯篭      @9- ==> 外柵      @10- ==> 组件 ( @10-1 : 长方体, @10-2 : 圆柱体, @10-3 : 球体 ) [石番]: 部材的序号,当[是否部材化]设为"Y"时有效; 可为空,限整数,且>=0,如出现其它字符则导出失败! [名称]: 部材的名称,当[是否部材化]设为"Y"时有效; 可为空,限中文/日文/数字/英文,不允许出现标点符号,否则导出错误! [长/宽/高/A/B/C/D/E/F/G/H]: 部材的参数值, 必须>=0 [坐标X/Y/Z]: 部材的插入点坐标值,如果为空,默认插入点为(0,0,0);              请注意每个参数化实体缩略图中的深红色原点为插入点位置.               [旋转]: 部材3D旋转处理,与Autocad的Rotate3D命令功能相同.      RX: 沿X轴旋转 (例:RX90,表示沿X轴旋转90度)      RY: 沿Y轴旋转 (例:RY-90,表示沿Y轴旋转-90度)      RZ: 沿Z轴旋转 [处理]: 含布尔运算处理和镜像处理   1.布尔运算处理(左列模型为对象1,当前列模型为对象2)     TT: 并集 GG: 交集 BB: 差集(左列模型 减 当前列模型)   2.镜像处理     MI: 镜像当前模型对象(默认以間口(X轴)为中心线, 如果没有間口值,则以部材坐标点为中心线) : 点击此按钮,会把数据区中是公式的单元格都填充为墨绿色. : 用记事本,打开D:\IceStoneWorks\DATA\XBK_name.dat文件. : 用记事本,打开D:\IceStoneWorks\DATA\XBK_para.dat文件,在IceStoneWorks中的命令6->[引用参数]也是调用此文件. : 将数据区的数据(当[编号]数据为空时,自动停止),导出参数化数据,自动追加到D:\IceStoneWorks\DATA\XBK_para.dat文件结尾.
