● 【StonePRM】for Excel |

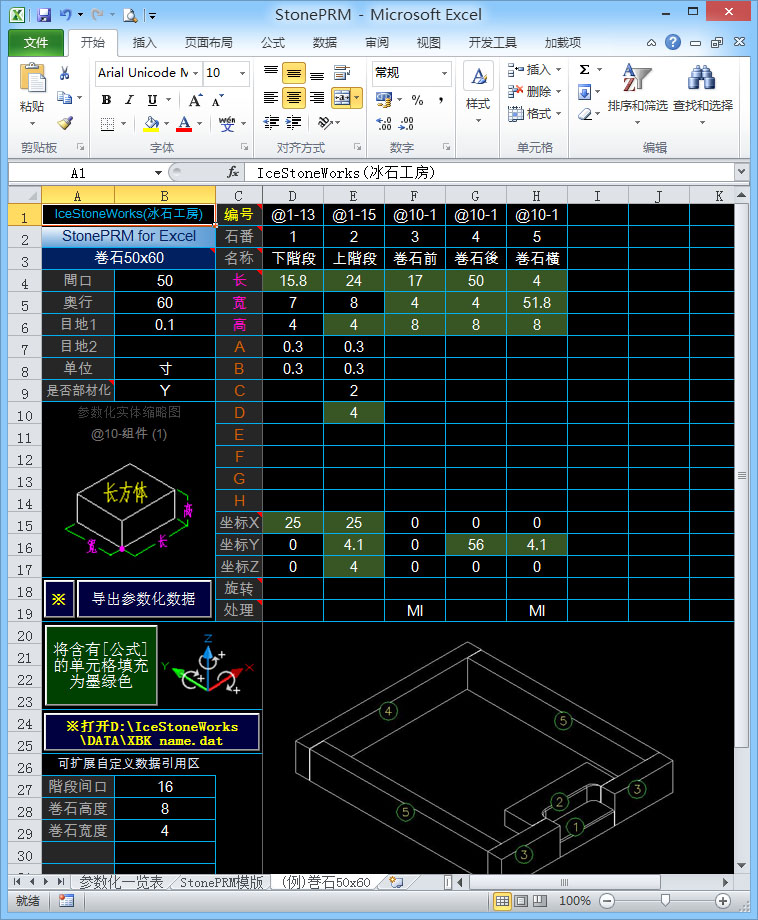

打开[StonePRM.xlms],以◆StonePRM样例 (卷石50x60)为例, 打开此工作表
点击 ,导出数据,会自动追加到D:\IceStoneWorks\DATA\XBK_para.dat文件结尾.
接下来在Autocad中处理.
|
● 【StonePRM】for Autocad |
加载[IceStoneWorks]后,打开 命令6, 点击 [☆引用参数☆] 开启【引用参数 + 根据参数自动创建模型(StonePRM)】,
刚导出的数据如下图的蓝色区域所示.
根据提示信息, 选中"L15.8 W7 T4 A0.3 B0.3 @1-13 #25,0,0 YN1 *下階段"这条数据,

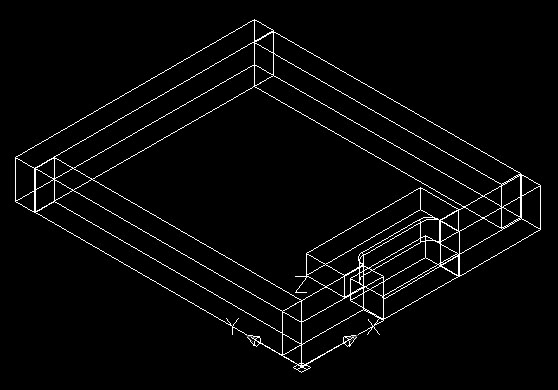

点击 【从当前选中项,开始自动创建模型】(仅限高级用户使用),开始自动创建模型,如下图所示

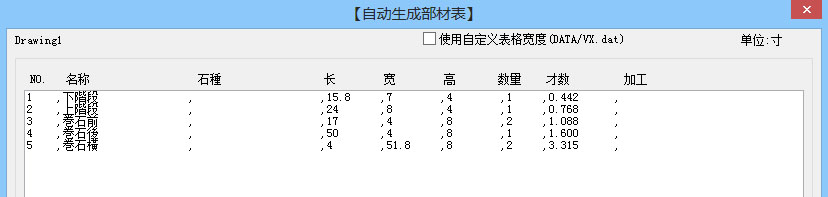

因数据设定的单位是"寸",所以得用命令SCC放大30.3倍,用下命令VX看下才数表是否与Excel中的数据一致.
|

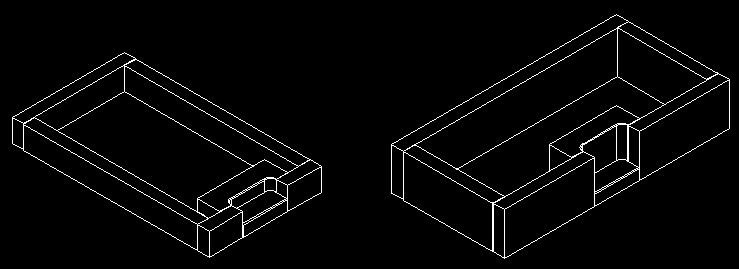

● 当然自动创建模型只是【StonePRM】的一个重要功能,基于Excel强大的公式功能,使得像刚才的例子(卷石50x60),用户可以指定任意尺寸,细节的尺寸将自动计算,您可以修改间口/奥行/其它数据,再导出生成模型. 以下是以(样例 卷石50x60)数据为基础,修改间口/奥行/巻石高度,得到的整体图.
|
|
