【StoneAssy】石材编辑器 for Android , 数据支持导入导出AutoCAD

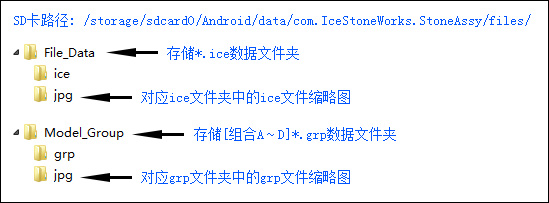

● [Android安卓手机] SD卡路径文件夹说明

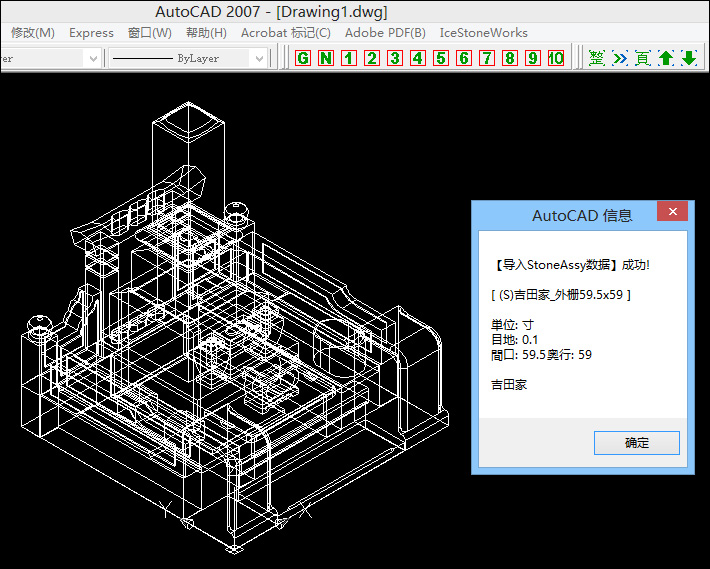

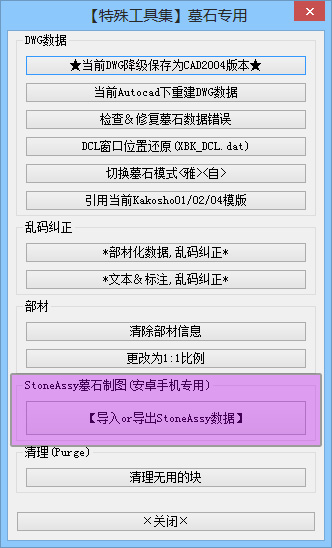

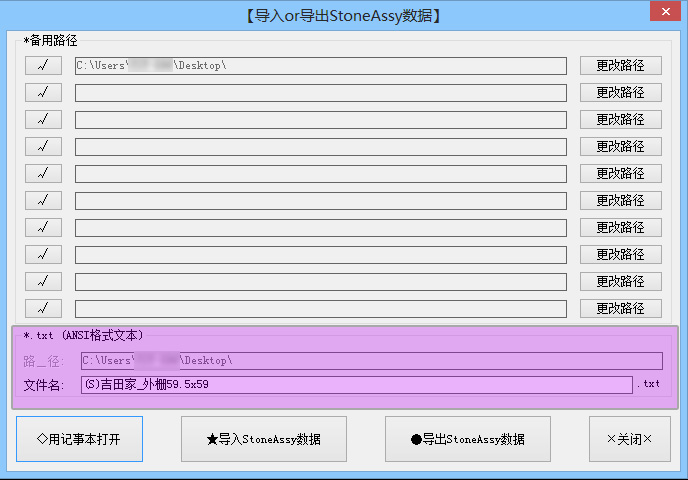

● 【StoneAssy】*.ice 导入到 AutoCAD 操作方法 (1) 从手机的SD卡路径: /storage/sdcard0/Android/data/com.IceStoneWorks.StoneAssy/files/File_Data/ice/文件夹,复制所需的*.ice文件到电脑桌面上,以 (S)吉田家_外栅59.5x59.ice 文件为例. (2) 使用[记事本]打开 (S)吉田家_外栅59.5x59.ice 文件, 点击菜单栏中的[另存为], 保存类型: txt, 编码: ANSI, 保存后生成 (S)吉田家_外栅59.5x59.txt 文件.     *备注: 因为Android安卓手机平台生成的ice文件格式编码是UTF-8,要导入到AutoCAD中,必须把文件格式编码转为ANSI. (3) 打开AutoCAD,并已加载[IceStoneWorks]冰石工房工具箱,进入[墓石模式],输入命令VG,打开以下对话框. (4) 点击 【导入or导出StoneAssy数据】按钮.     *注意: 请确认[IceStoneWork]为最新版本,且D:\IceStoneWorks\DATA\StoneAssy_dwg\文件夹数据必须存在. (5) 指定桌面路径,并输入文件名: (S)吉田家_外栅59.5x59, 点击 [★导入StoneAssy数据] 按钮.     *注意: 遇到导入错误时,请检查txt文件中是否含有字符"ー",如果有请替换此字符为"-"后,再重新导入. (6) 使用命令VX,可以查看[部品表]

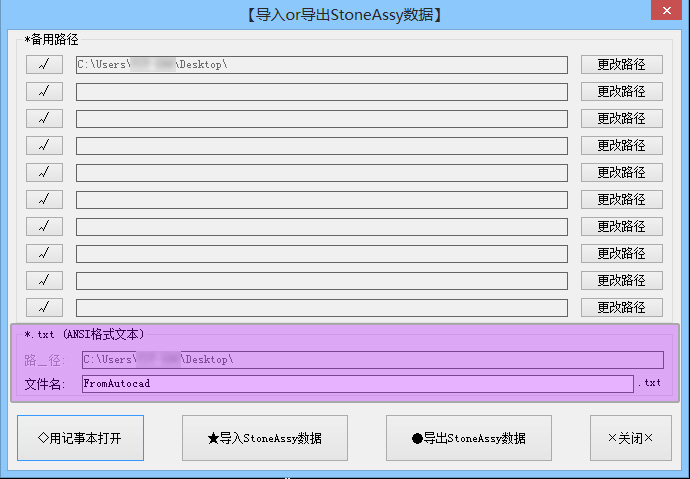

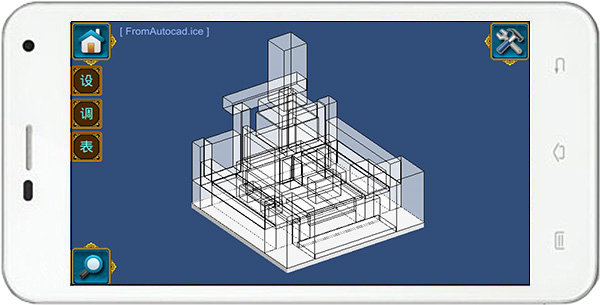

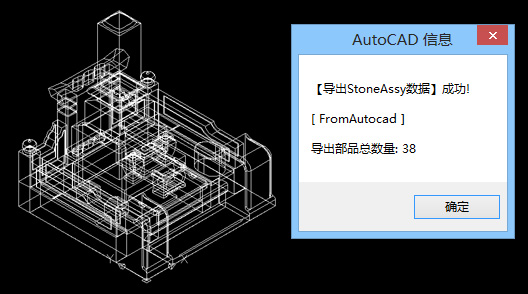

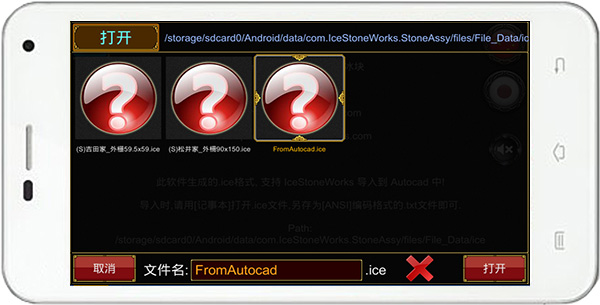

● AutoCAD 导出到【StoneAssy】*.ice 操作方法 (1) 以上面导入AutoCAD数据的 (S)吉田家_外栅59.5x59 为例, 输入命令VG,打开【导入or导出StoneAssy数据】对话框,     指定桌面路径,并输入文件名: FromAutocad, 点击 [●导出StoneAssy数据] 按钮. (2) 选择要导出的AutoCAD模型对象,成功导出后,会弹出以下对话框,并在指定的路径上生成一个名为 FromAutocad.txt 的文件. (3) 用[记事本]打开 FromAutocad.txt 文件, 点击菜单栏中的[另存为], 保存类型: 所有文件, 编码: UTF-8, 文件名改为: FromAutocad.ice (4) 将 FromAutocad.ice 文件复制到[手机的SD卡] /storage/sdcard0/Android/data/com.IceStoneWorks.StoneAssy/files/File_Data/ice/文件夹下. (5) 运行手机中的【StoneAssy】,点[打开],会弹出以下界面. (6) 选择 FromAutocad.ice 打开.     *备注: AutoCAD 导入的对象模型,将会以Box的模型创建,可以通过[编辑]->[变更]->[造型替换],改为需要的模型.
