墓石制图步聚

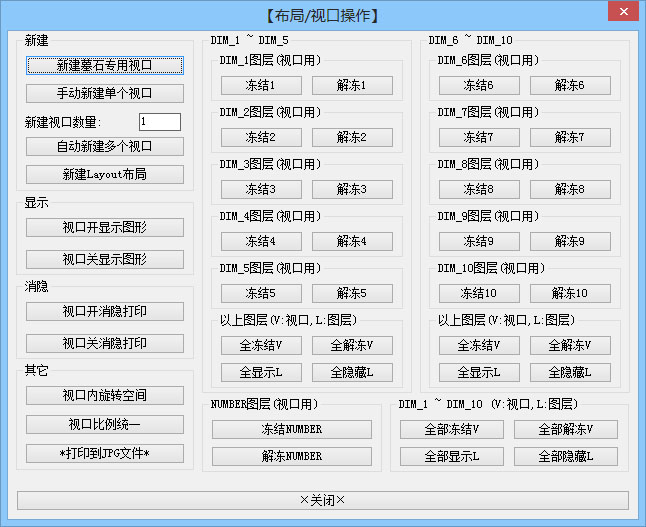

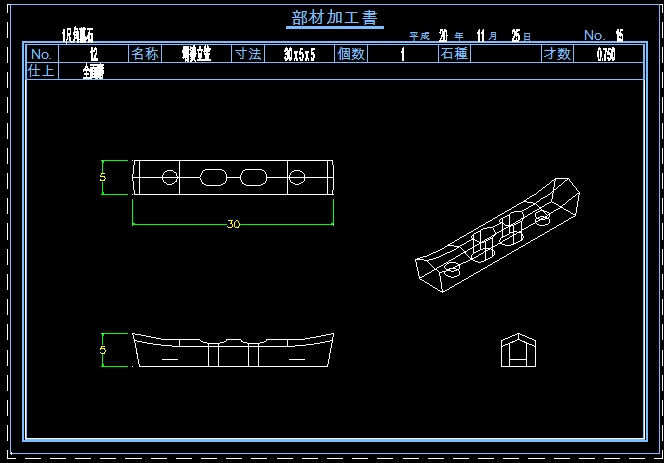

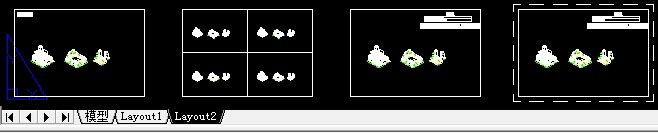

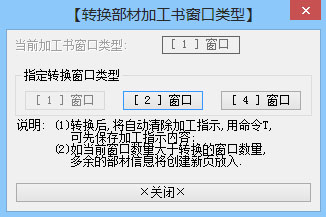

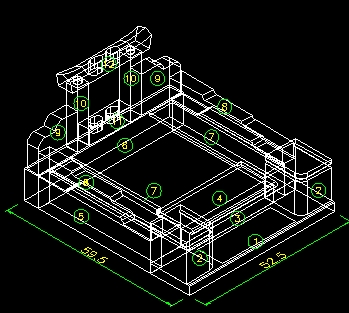

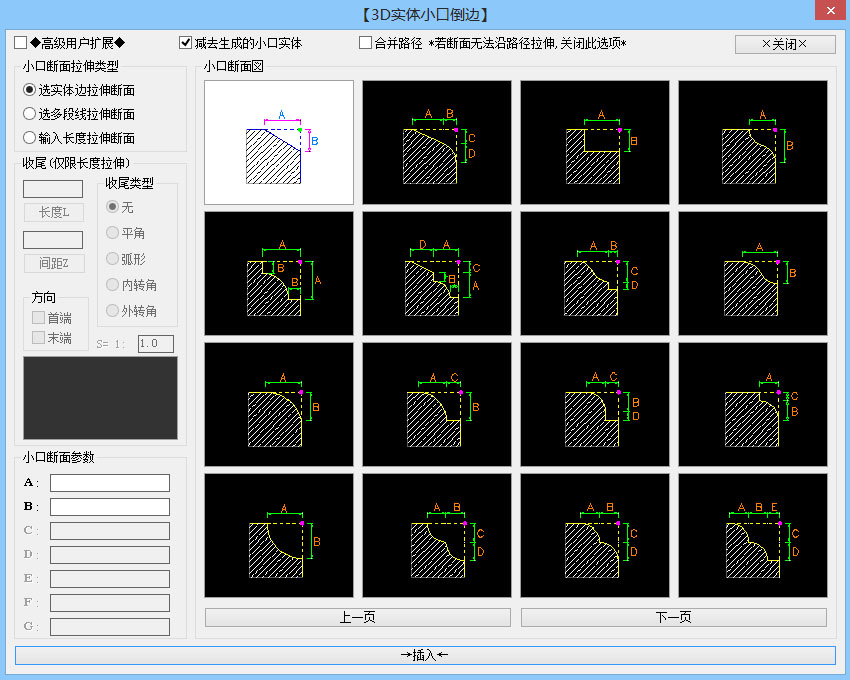

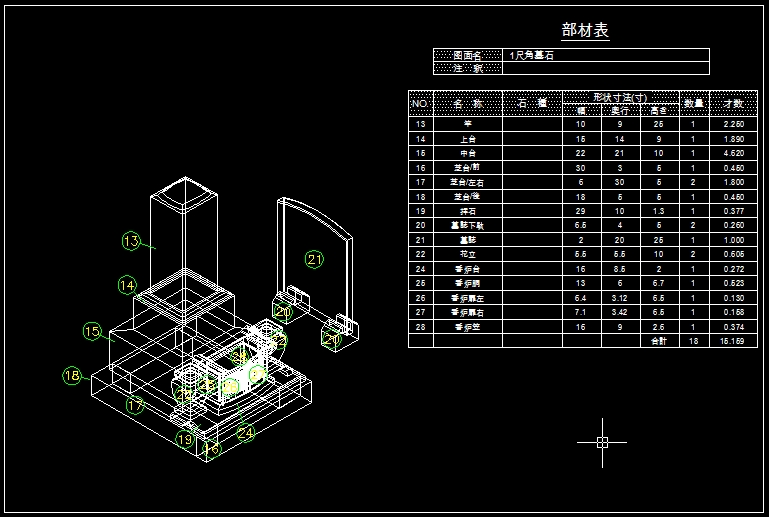

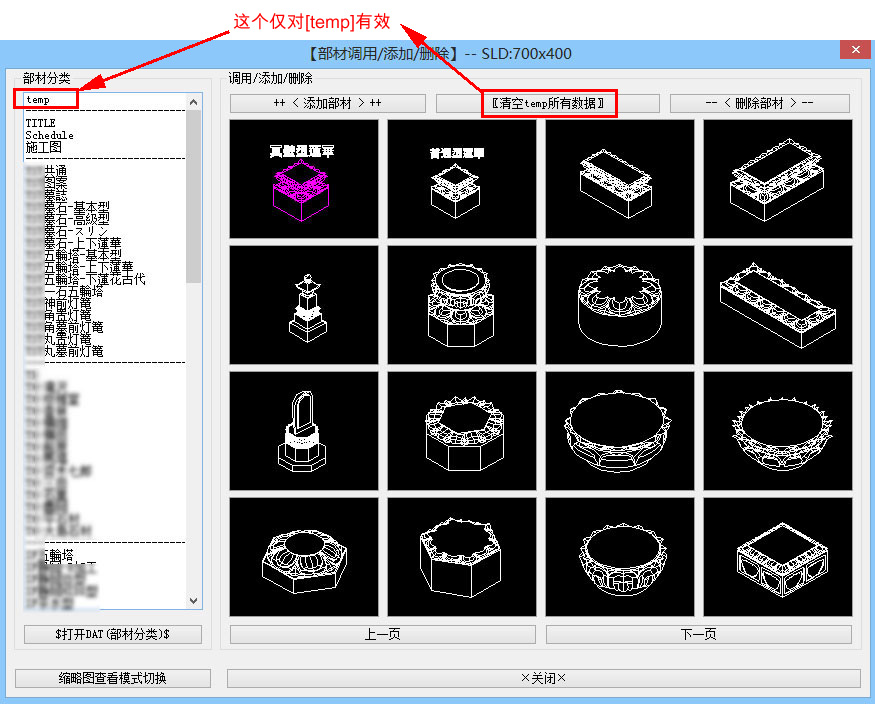

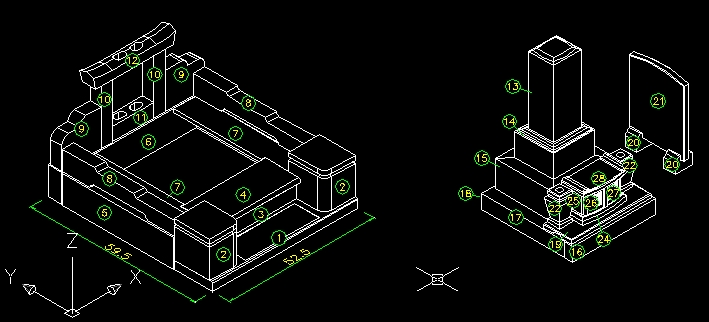

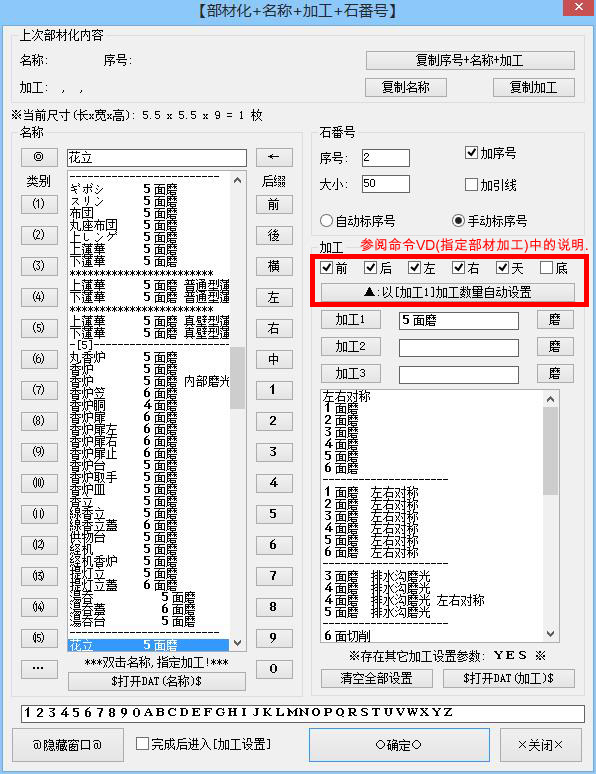

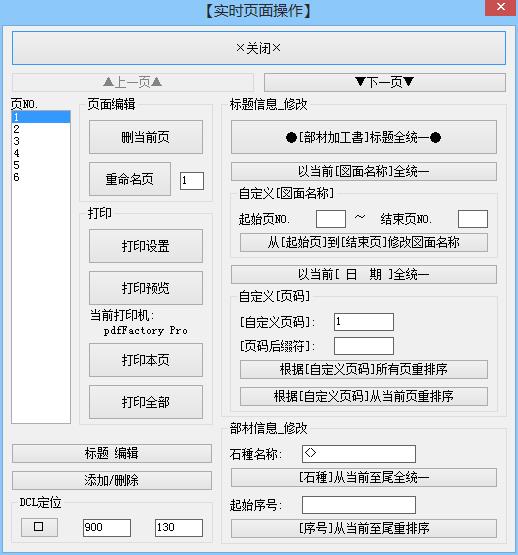

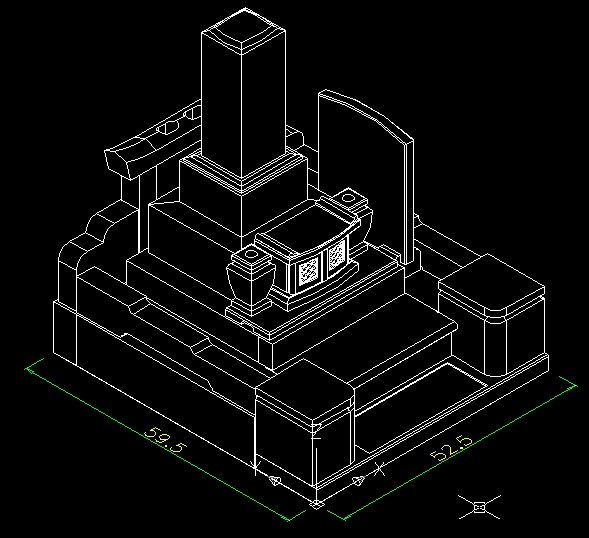

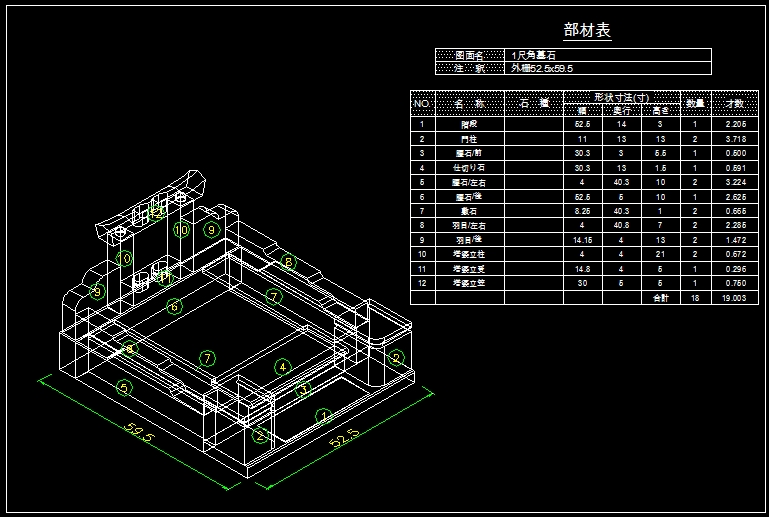

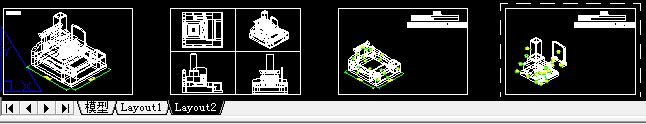

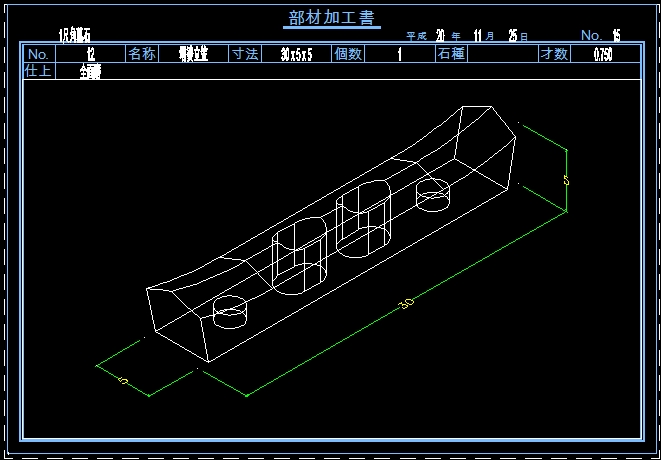

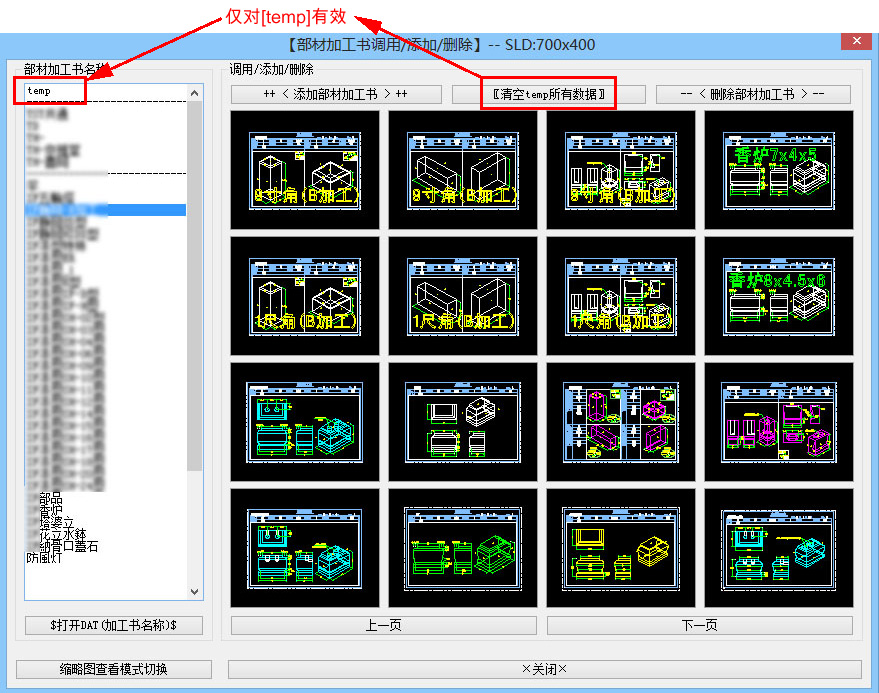

<1> 模型的创建，可采用以下几种方法完成        (1) 使用 命令Y，调出保存过的模型；                   (2) 使用 命令6，输入参数创建模型；                   (3) 使用其它方法(BX,CX,SX,EXT,REV等)建模后，配合 命令SE(小口倒边)生成模型；                   (4) 建模时，如果按1:1建模，且选择的是[墓石模式<雅>]，则需要用命令SCC将模型放大30.3倍，因[墓石模式<雅>]是以mm为基础单位；   <2> 模型转为部材(添加石番号)        (1) 画完整套墓石                   (2) 复制模型到右边空白处，手动拆开要分开部材表的模型(以此套墓石为例，将外栅与石碑分开)                    (3) 使用命令VS，对模型进行部材化+石番号+加工指定,( 命令VDD，可指定石種)                              (4) 完成结果如下图所示，(注意：如果石番号被遮住，可用 命令QW中的， 来置前显示)              <3> 墓石整体图+四视图+部材表制作         (1) 使用命令VC中的，自动在Layout2生成视口；                              (2) 进入生成的视口中，调整需要的墓石视图/标注(可配合工具栏使用,            如视口需要冻结/解冻DIM_1～DIM_5、NUMBER图层,可使用命令VC)                   (3) 使用命令VX生成部材表；( 命令VXX，可修改部材表格数据)                              (4) 使用命令RA，可选择/打印区域；   <4> 部材加工书制作         (1)  命令VZ，选择部材进行部材加工书制作；                                (2) 细节标注，使用 命令WA，点击视口，自动四面化；如标注被遮住，可用 命令VR，选标注置前显示；                   (3) 使用命令RF/(上一页)/(下一页)，可浏览/修改/打印加工书页面，                   (4) 使用命令SV，可切换[模型状态]与[部材加工书状态]；使用命令SR，可切换回[模型状态]的Layout2布局;        (5) 使用命令TG，可添加/变更/修改/对调/跨页交换/删除部材信息，                   (6) 使用 命令YY，可调用/保存部材加工书；                     (7) 使用命令VA，可以转换部材加工书窗口类型；
