【IceStoneWorks】制图模式

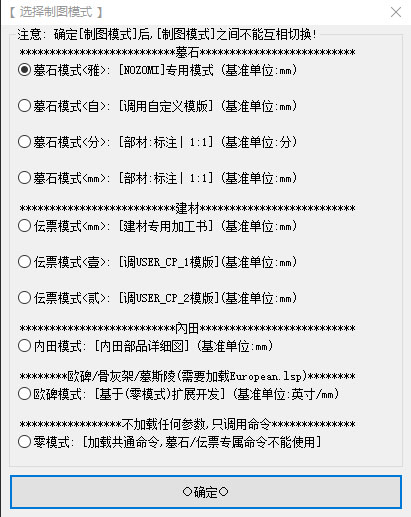

  当首次加载【IceStoneWorks】时,会出现如下的对话框:




  • 墓石模式<雅>:  能生成与[NOZOMI](雅)兼容的DWG文件(兼容程度90%);
                  [单位比例] 1图形单位 = 1mm = 1/30.3寸
  • 墓石模式<自>:  不能与[NOZOMI](雅)兼容,调用自定义的墓石模版和参数,是用户自定义后的模式;
                  [单位比例] 1图形单位 = 1mm = 1/30.3寸
  • 墓石模式<分>:  不能与[NOZOMI](雅)兼容,仅类似其制图风格,是重新设定后的模式;
                  [单位比例] 1图形单位 = 1分 , 标注比例 1:1
  • 墓石模式<mm>:  不能与[NOZOMI](雅)兼容,仅类似其制图风格,是重新设定后的模式;
                  [单位比例] 1图形单位 = 1mm , 标注比例 1:1

  • 伝票模式<mm>:  建材加工书专用制图模式,可自动生成伝票模版,灵活的CAD表格处理程式,
                   所有数据/图形都在CAD中完成;
                  [单位比例] 1图形单位 = 1mm , 标注比例 1:1
  • 伝票模式<壹>:  建材加工书制图模式,调用USER_CP_1自定义伝票模版,CAD表格处理程式,
                   所有数据/图形都在CAD中完成;(伝票格式可自定义)
                  [单位比例] 1图形单位 = 1mm , 标注比例 1:1
  • 伝票模式<贰>:  建材加工书制图模式,调用USER_CP_2自定义伝票模版,CAD表格处理程式,
                   所有数据/图形都在CAD中完成;(伝票格式可自定义)
                  [单位比例] 1图形单位 = 1mm , 标注比例 1:1


  • 内田模式: [内田软件]在部品需要制作分解加工図时,可导出DXF格式,然后使用[内田模式],
          使用专属命令可快速制作分解加工图;

  •
  • 欧碑模式: 用于欧美碑模型/骨灰架/墓斯陵、文字/图案排版、分解加工图、部材表制作
          提供英寸/mm单位格式,以满足欧美客户的需求;

  • 零模式:  不加载任何参数,仅调用【冰CAD】的共通命令,[墓石/伝票]的专属命令不能使用;





  • 墓石模式<雅>、墓石模式<自>、墓石模式<分>、墓石模式<mm> 使用注意事项:

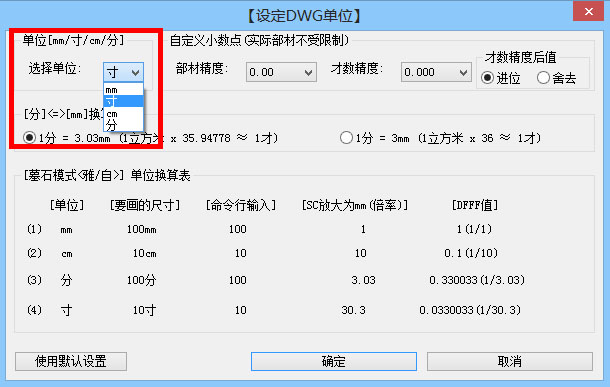

    (1) 设定DWG单位: 命令DG,即可调出[设定DWG单位],提供4种单位切换[mm/cm/分/寸]


    (2) 严禁手动切换图层、清除文字样式/标注样式/图层等,否则会出现异常错误;

    (3) 专用图层&布局说明:

        图层 GAISAKU用于[模型状态],建模、整体图都放在此图层中;
        图层 NUMBER 用于放置序号圈;
        布局 Layout1用于[部材加工书状态],存放部材加工书;

        注意事项:(1)布局Layout1中的图形只能放在DEN开头图层中!否则会出错!!!
            (2)如出现DWG墓石数据错误,可使用命令VG进行修复.


        布局Layout2用于放置整体图视口、部材表;

    (4) [墓石模式]调用的加工书模版区别:

        墓石模式<雅>、墓石模式<分>、墓石模式<mm>:
            调用D:\IceStoneWorks\DATA目录下的加工书模版
            Kakosho01.dwg,  Kakosho02.dwg,  Kakosho04.dwg;
            (除右下角的IceStoneWorks字样,可修改以外,其它的建议不要修改!)

        墓石模式<自>:
            调用D:\IceStoneWorks\DATA\XBK_MS_template目录下的加工书模版
            UserViewport01.dwg,  UserViewport02.dwg,  UserViewport04.dwg,
            XBK_DIY_UserViewport.dat;
            (可修改DWG模版、DAT参数,自定义加工书样式,详细资料请参阅[自定义墓石加工书] )

        伝票模式<壹/贰>:
            调用D:\IceStoneWorks\DATA\XBK_ZCP_template目录下的伝票模版
            USER_CP_1.dwg,  USER_CP_2.dwg,  USER_CP_1.dat,  USER_CP_2.dat;
            (可修改DWG伝票模版、DAT参数,自定义加工书样式,详细资料请参阅[自定义伝票模版] )

  • 伝票模式: 伝票模版、加工指示、断面图,建议都放置CP_BOOK图层


  • 欧碑模式: 标题框模版放在路径D:\IceStoneWorks\DATA\XBK_EUR下

          (1)首次使用[欧碑模式]时,请先设置D:\IceStoneWorks\DATA\XBK_EUR\European.lsp中的
            (SETQ EUROPEAN_TEXTtoCSV_FILEDIR "C:\\Users\\Administrator\\Desktop")
            请将后面的桌面路径改为本地桌面路径名,注意路径符是"\\".

          (2)EurTitle.dwg为默认标题框模版,可修改,也可复制更改文件名并替换CAD文字内容,
            但CAD里的矩形框大小位置,建议不要移动或修改,会影响欧碑专属命令的正常运行;
            EurTitle.dwg 文件说明:
                 图层"签名层_LOGO_1" ==> 可以放置公司LOGO
                 图层"签名层_LOGO_2" ==> 可以放置客户LOGO
                 图层"签名层_NAME" ==> 可以放置制图员名字
